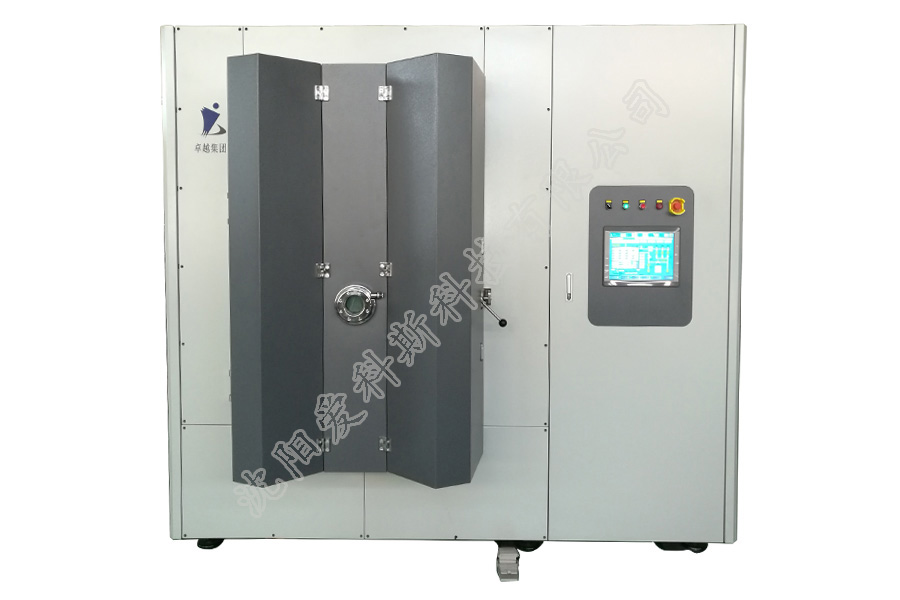

ZY-1211 模具多弧離子鍍膜機

ZY-1211模具多弧離子鍍膜機是我司自主研發的超硬膜離子鍍膜機，采用獨有的新型過濾弧源鍍膜技術、電子槍輔助鍍膜技術使電弧在整個靶材表面做快速的移動，增強了靶材的離化率，使得靶材表面被均勻刻蝕，涂層表面光滑致密的同時優化了涂層結合力，確保了涂層厚度及涂層的均勻性。同時，新技術的應用提高了鍍膜效率，節約了能源和運行成本。
產品詳情

  • 設備簡述:

    ZY-1211模具多弧離子鍍膜機是我司自主研發的超硬膜離子鍍膜機，采用獨有的新型過濾弧源鍍膜技術、電子槍輔助鍍膜技術使電弧在整個靶材表面做快速的移動，增強了靶材的離化率，使得靶材表面被均勻刻蝕，涂層表面光滑致密的同時優化了涂層結合力，確保了涂層厚度及涂層的均勻性。同時，新技術的應用提高了鍍膜效率，節約了能源和運行成本。
    ZY-1211采用智能觸摸屏全自動控制系統，提高了工藝穩定性，同時配備全新的PLC控制系統，編程、工藝設定、數據采集，記錄等各項功能，自己開發的專用鍍膜軟件，操作簡單方便。同時, 本機采用先進的工藝流程控制，性能優良，運行穩定，可在金屬表面鍍制高質量，致密度高，結合力好，硬度高、耐磨性能好的保護膜層，例如TiN，CrN，AITiN，TiCN , AlCrN ,TiSiN , TiAlCN , TiAICrN等，起到提高工具表面硬度，耐磨度，抗腐蝕能力的作用，可大幅度提高工具的使用壽命，被廣泛運用于精密模具業(沖壓模具、剪切模具、標準件模具、成型模具等)、工具行業(鉆頭、刀粒、銑刀、拉刀、絲錐和齒輪刀具等)，汽車工業(活塞、活塞環、合金輪轂等)。

    設備特點：

    1. 真空室的真空密封和室內運動部件的設計和用材充分考慮可承受高溫,可鍍制超硬涂層。
    2. 所鍍膜層具有更高的膜基結合強度,更光滑的涂層表面和更好的韌性，以及更均勻的涂層厚度分布。
    3. 采用全自動控制系統，極大地提高了工藝穩定性。
    4. 大爐腔設計，真空室尺寸φ1200×H1100，并且配備可移出式下轉架，操作便捷，實現快速的爐次切換，保證了超高的生產效率。

    爐體尺寸

    φ1200*H1100

    有效空間

    φ850*H700

    工件最大直徑*數量

    φ150*12個

    抽氣時間

    大氣到6X10-3 <15分鐘

    工作電壓/頻率

    380V/50Hz

    實際功率

    70KW

    應用技術

    HCD+ARC

    靶材數量

    12個

    極限壓力

    5.0*10-4Pa

    漏率

    <10-3Pa.L/s

    標準涂層

    TiN、CrN、TiCN、AlTiN等

    其它復合涂層

    TiAlCrN、TiSiN、TiCrN、DLC等

    工件轉架結構

    下轉架結構

    真空室結構

    立式單開門

    電源類型

    弧電源、脈沖偏壓電源、電子槍電源

    真空系統

    分子泵、羅茨泵、直聯泵

    生產周期

    3-6小時/爐

    外圍尺寸

    L4200*W2900*H2600mm

    產量/爐

    銑刀φ10*70   900

    配套條件

    循環水壓力：2-3KG/CM3

    刀粒φ18*6     6600

    水量：10T/H

    滾刀φ80*80    68

    壓縮空氣：4-6 KG/CM3

    模具 500KG

    　

    控制方式

    PLC+觸摸屏  組態軟件

    工作氣體

    Ar、N2、O2、C2H2等

    工業PC+PLC+觸摸屏

    自己開發的鍍膜專用軟件

    適用范圍

    適用于注塑、五金、壓鑄、沖壓、成型等模具，各類零件、配件及切削刀具、刀粒等

    備注

    真空室尺寸，外圍尺寸，設備外觀等可按客戶產品或及特殊工藝要求訂做
